> Cánulas para muestreo

Cánulas

> Notas claves

Posición

Longitud

Material

Stoppers

Auto-ajuste

Configuración

Posición de muestreo

La posición de muestreo es importante especialmente para los ensayos con el aparato 1 (canastilla), ya que puede haber un perfil de concentración entre el fondo del vaso y el aparato de agitación. La posición de muestreo es diferente para los ensayos de 500mL y 900mL.

Longitud de la cánula

La cánula varia en longitud: Aquellas de 4.75" (120mm) se usan en ensayos de 900mL, las de 7.75" (195mm) se usan para 500mL y las longitudes extendidas se utilizan normalmente para muestreo a través del cabezal, por lo que la cánula pasa por la unidad motriz del disolutor.

Material de la cánula

Las cánulas se fabrican en acero inoxidable o PEEK para evitar la absorción o la interferencia con el ingrediente activo.

Stoppers

Las cánulas son usadas con stoppers durante el muestreo manual para asegurar que la muestra siempre se tome a la misma profundidad. Los stoppers se instalan en la cánula y se deben adaptar al orificio dispuesto en la cubierta del vaso. Es importante elegir el stopper y la cánula que se adapten completamente al tipo de cubierta de vaso que se esté utilizando. El rango de auto-ajuste de los stoppers debe coincidir y posicionarse sin la necesidad de utilizar herramientas o elementos adicionales.

Stoppers con auto-ajuste (self-tightening)

Los stoppers auto-ajustables para cánulas ofrecen la posibilidad de acomodar la posición de la cánula en concordancia con la USP 711.

Contamos con stoppers disponibles para cánulas Distek, Hanson y Agilent/Vankel.

Debido a que existen numerosas configuraciones de cánulas e instrumentos de disolución en común, es importante establecer la aplicación específica para seleccionar el stopper correcto.

Los dos factores que determinan la correcta selección del stopper son:

> Diámetro exterior de la cánula (OD)

> Diámetro exterior del stopper (OD)

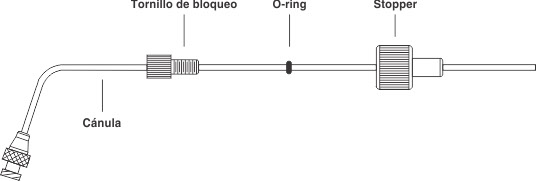

Configuraciones de stoppers

A continuación presentamos las configuraciones más comunes con la cánula apropiada. Existen configuraciones adicionales fabricadas bajo pedido. No dude en contactarnos para obtener más información al respecto.

El sistema de identificación de referencias incluye los diámetros externos tanto de las cánulas como de los stoppers:

OD Cánula

> .065" (1/16")

> .078"

> .125" (1/8")

> .142"

Fabricante

Distek / Hanson

Agilent / Vankel

Hanson

Agilent / Vankel

OD Stopper

> .31"

> .44"

> .53"

Fabricante

Agilent / Vankel

Hanson / Waters

Distek

Sistema de identificación



DLHCANSTP  -   065   -   53

OD Cánula

OD Stopper

Agilent

4.75’’ (120mm) Bent 316 SS Cannula with SS Luer Lock & Tygon Tubing

Cat# :  DLHCAN47501

OEM # :  12-3200

7.75"(195mm) Bent 316 SS Cannula with SS Luer Lock & Tygon Tubing

Cat # :  DLHCAN77501

OEM # :  12-3210

4.75" (120mm) Bent 316 SS Cannula with SS Luer Lock & Perm SS Tip

Cat # :  DLHCAN475VK

OEM # :  N/A

7.75" (195mm) Bent 316 SS Cannula with SS Luer Lock & Perm SS Tip

Cat # :  DLHCAN775VK

OEM # :  N/A

4.75" (120mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat# :  DLHCA8475VK

OEM # :  N/A

7.75"(195mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCA8775VK

OEM # :  N/A

15" (380mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCA8015VK

OEM # :  N/A

4.75" (120mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat # : DLHCA8475PV

OEM # :  N/A

7.75"(195mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCA8775PV

OEM # :  N/A

15" (380mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat # :  DLHCA8015PV

OEM # :  N/A

4.75" (120mm) Bent 316 SS Cannula with Kynar Luer Lock & Tygon Tubing

Cat # :  DLHCAN47501L

OEM # :  N/A

7.75" (195mm) Bent 316 SS Cannula with Kynar Luer Lock & Tygon Tubing

Cat # : DLHCAN77501L

OEM # :  N/A

4.5’’ (115mm) Auto-Sampling Cannula for 900mL

Cat# :  DLHCAN90045

OEM # :  17-3300

6.5’’ (165mm) Auto-Sampling Cannula for 500mL

Cat # :  DLHCAN50060

OEM # :  17-3305

2.5’’ (65mm) Auto-Sampling Return Cannula

Cat # :  DLHCANRET25

OEM # :  17-3320

500mL Cannula Extension Kit

Cat # : DLHPROBEXVK

OEM # :  17-3306

VanKel Cannula Stopper for VanKel EaseAlign Cover

Cat# :  DLHCANSTP07831

OEM # :  N/A

VanKel Cannula Stopper for Distek Cover

Cat # :  DLHCANSTP07853

OEM # :  N/A

VanKel 1/8" (3.2mm) OD Cannula Stopper for VanKel EaseAlign Cover

Cat # :  DLHCANSTP14231

OEM # :  N/A

VanKel 1/8" (3.2mm) OD Cannula Stopper for Distek Cover

Cat # : DLHCANSTP14253

OEM # :  N/A

Adjustable Stopper for Agilent 708/709-DS (.082 OD)

Cat#: DLHCANSTP08270XDS

OEM # :  N/A

Adjustable Stopper for Agilent 708/709-DS (.125 OD)

Cat #: DLHCANSTP12570XDS

OEM # :  N/A

Distek

500mL Standard Sampling Probe

Cat# :  DLHCAN500DK

OEM # :  2910-0500

900mL Standard Sampling Probe

Cat # :  DLHCAN900DK

OEM # :  2910-0900

1000mL Standard Sampling Probe

Cat # :  DLHCAN01KDK

OEM # :  2910-1000

2000mL Standard Sampling Probe

Cat # :  DLHCAN02KDK

OEM # :  N/A

Silicone O-Ring for DK Series Probe (Pack/12)

Cat# :  DLHORINGCANDK

OEM # :  N/A

500mL Sampling Probe, Solid Housing

Cat# :  DLHCAN500DSH

OEM # :  2910-0506

900mL Sampling Probe, Solid Housing

Cat# :  DLHCAN900DSH

OEM # :  2910-0906

1000mL Sampling Probe, Solid Housing

Cat# :  DLHCAN01KDSH

OEM # :  2910-1006

Inline Filter Housing Assembly – Standard DK Series

Cat# :  DLHFILASYDK

OEM # :  N/A

Inline Filter Housing Assembly – DV Series

Cat# :  DLHFILASYDV

OEM # :  N/A

Return Probe, Distek

Cat# :  DLHCANRETDK

OEM # :  2910-0001

Female Luer Adapter & Elbow Assembly

Cat# :  DLHCANFAEDK

OEM # :  N/A

Female Luer Adapter

Cat# :  DLHCANFLADK

OEM # :  5720-9059

Male to Female Elbow

Cat# :  DLHCANFLEDK

OEM # :  5720-9074

90 degree Cannula Elbow

Cat# :  DLHTHD90065

OEM # :  N/A

Distek/Hanson 1/16" (1.6mm) OD Cannula Stopper for VanKel EaseAlign Cover

Cat# :  DLHCANSTP06531

OEM # :  N/A

Distek/Hanson 1/16" (1.6mm) OD Cannula Stopper for Distek Cover

Cat# :  DLHCANSTP06553

OEM # :  N/A

Erweka

4.75" (120mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat# :  DLHCAN475SH

OEM # :  N/A

7.75" (195mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCAN775PH

OEM # :  N/A

7.75" (195mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCAN775SH

OEM # :  N/A

15" (380mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCAN015PH

OEM # :  N/A

15" (380mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCAN015SH

OEM # :  N/A

Adjustable Cannula Stopper for Erweka

Cat# :  DLHCANSTPEW

OEM # :  N/A

4.75" (120mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat # :  DLHCAN475PH

OEM # :  N/A

Sondas de muestreo de alta capacidad DV SERIES

Disponible para pruebas de 500mL, 900mL y 1000mL, la sonda de muestreo DV SERIES tiene una carcasa de bloqueo de giro que contiene un filtro de flujo completo estándar (estilo Agilent "01"). Esto significa que los mismos filtros de cánula se pueden utilizar para diferentes disolutores, lo que ofrece mayor flexibilidad. La superficie del filtro de flujo completo es 7 veces mayor que los discos de filtración pequeños, tradicionalmente utilizados en la sonda de muestreo estándar. También es mucho más fácil retirar el filtro de flujo completo de la carcasa después de su uso.



La sonda de muestreo cuenta con una delgada cánula de bajo volumen, fabricada en acero inoxidable, que puede permanecer en el recipiente a lo largo de la prueba de disolución sin afectar el resultado, con lo que se elimina la necesidad de un elevador automático de cánula. La sonda se ubica en la cubierta del vaso y toma la muestra desde la misma posición todo el tiempo. Esta es la solución ideal para automuestreadores que utilizan sondas fijas.

Conjunto de sonda (probe assembly)

500mL DV Series Sampling Probe uses QLA ”01” Filters

Cat# :  DLHCAN500DV

OEM # :  N/A

900mL DV Series Sampling Probe uses QLA ”01” Filters

Cat # :  DLHCAN900DV

OEM # :  N/A

1000mL DV Series Sampling Probe uses QLA ”01” Filters

Cat # :  DLHCAN01KDV

OEM # :  N/A

Silicone O-Ring for DV Series Probe (Pack/12)

Cat# :  DLHORINGCANDV

OEM # :  N/A

Filtros de alta capacidad

1 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat# :  DLHFIL00101

OEM # :  N/A

1 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL00101a

OEM # :  N/A

2 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat # :  DLHFIL00201

OEM # :  N/A

10 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat# :  DLHFIL01001

OEM # :  17-4005

10 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL01001a

OEM # :  17-4000

20 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat # :  DLHFIL02001

OEM # :  N/A

35 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat# :  DLHFIL03501

OEM # :  17-4015

35 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL03501a

OEM # :  17-4010

45 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat # :  DLHFIL04501

OEM # :  N/A

70 Micron Full Flow Filters, UHMW Polyethylene (Jar/1000)

Cat# :  DLHFIL07001

OEM # :  17-4025

70 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL07001a

OEM # :  17-4020

Sondas de muestreo de alta capacidad duales DV SERIES

Estas sondas ofrecen las mismas características y beneficios que las sondas DV SERIES, pero con la adición de un puerto de retorno. El puerto de retorno proporciona una ruta de "retorno al vaso" para protocolos de disolución que requieren que se devuelvan muestras o protocolos que requieren reemplazo de medios. Dado que tanto los puertos de muestreo como los de retorno están integrados en un único alojamiento, sólo se utiliza un orificio en la cubierta del recipiente.

Volumen

> 500mL

> 900mL

> 1000mL

> 2000mL

Agilent / Vankel

DLHCAN500DVV

DLHCAN900DVV

DLHCAN01KDVV

DLHCAN02K-DVV

Distek

DLHCAN500DDV

DLHCAN900DDV

DLHCAN01KDDV

DLHCAN02KDDV

Hanson

DLHCAN500DHV

DLHCAN900DHV

DLHCAN01KDHV

DLHCAN02KDHV

Hanson

4.75’’ (120mm) Bent 316 SS Cannula with SS Luer Lock & Perm SS Tip

Cat# :  DLHCAN475HR

OEM # :  N/A

7.75" (195mm) Bent 316 SS Cannula with SS Luer Lock & Perm SS Tip

Cat # :  DLHCAN775HR

OEM # :  N/A

4.75" (120mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCAN475SH

OEM # :  95-590-002

15" (380mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat# :  DLHCAN015SH

OEM # :  95-590-003

15" (380mm) Straight 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat# :  DLHCANS15SH

OEM # :  N/A

4.75" (120mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCAN475PH

OEM # :  95-590-005

15" (380mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCAN015PH

OEM # :  95-590-006

15" (380mm) Straight PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCANS15PH

OEM # :  N/A

4.75" (120mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with Kynar Luer Lock

Cat# :  DLHCAN475SHL

OEM # :  N/A

4.75" (120mm) Bent 316 SS 1/16" (1.6mm) OD Cannula with Kynar Luer Lock

Cat# :  DLHCAN475062L

OEM # :  N/A

7.75" (195mm) Bent 316 SS 1/16" (1.6mm) OD Cannula with Kynar Luer Lock

Cat# :  DLHCAN775062L

OEM # :  N/A

Hanson 1/8" (3.2mm) OD Cannula Stopper for VanKel EaseAlign Cover

Cat# :  DLHCANSTP12531

OEM # :  N/A

Distek/Hanson 1/16" (1.6mm) OD Cannula Stopper for VanKel EaseAlign Cover

Cat# :  DLHCANSTP06531

OEM # :  N/A

Distek/Hanson 1/16" (1.6mm) OD Cannula Stopper for Distek Cover

Cat# :  DLHCANSTP06553

OEM # :  N/A

500mL Fixed Vessel Mount Sample Probe, 1/16" (1.6mm) OD for Vision

Cat# :  DLH74104202

OEM # :  74-104-202

Cannula Stopper for Vision

Cat# :  DLHSTPRHR

OEM # :  74-104-205

Pharmatest

4.75" (120mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat# :  DLHCAN475SH

OEM # :  N/A

7.75" (195mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCAN775SH

OEM # :  N/A

4.75" (120mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat # :  DLHCAN475PH

OEM # :  N/A

<  Solicite información sobre el producto de su interés

Hanson

>>  Imágenes de referencias DV SERIES DUAL

Teléfono: (1) 202 26 32  |  Fax: (1) 203 87 52

<  Volver a: Accesorios Disolución

Pharmatest

>>  Imágenes de referencias Agilent

>>  Imágenes de referencias Distek

>>  Imágenes de referencias Erweka

>>  Imágenes de referencias DV SERIES

2000mL DV Series Sampling Probe uses QLA ”01” Filters

Cat # :  DLHCAN02KDV

OEM # :  N/A

2 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL00201a

OEM # :  N/A

20 Micron Full Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL02001a

OEM # :  N/A

45 MicronFull Flow Filters, UHMW Polyethylene (Pack/100)

Cat # :  DLHFIL04501a

OEM # :  N/A

>>  Imágenes de referencias Hanson

7.75" (195mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with SS Luer Lock

Cat # :  DLHCAN775SH

OEM # :  95-590-001

7.75" (195mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat# :  DLHCAN775PH

OEM # :  95-590-004

7.75" (195mm) Bent 316 SS 1/8" (3.2mm) OD Cannula with Kynar Luer Lock

Cat# :  DLHCAN775SHL

OEM # :  N/A

Hanson 1/8" (3.2mm) OD Cannula Stopper for Distek Cover

Cat# :  DLHCANSTP12553

OEM # :  N/A

900mL Fixed Vessel Mount Sample Probe, 1/16" (1.6mm) OD for Vision

Cat# :  DLH74104203

OEM # :  74-104-203

>>  Imágenes de referencias Pharmatest

7.75" (195mm) Bent PEEK 1/8" (3.2mm) OD Cannula with PEEK Luer Lock

Cat # :  DLHCAN775PH

OEM # :  N/A

Ofertas

< Volver

< Volver

< Volver

< Volver

< Volver

< Volver

< Volver

Política de manejo de información (PDF)

Teléfono: (1) 202 26 32  |  Fax: (1) 203 87 52

Calle 35A sur No. 26B 67  |  Barrio Bravo Páez, Bogotá D.C.  |  Colombia
